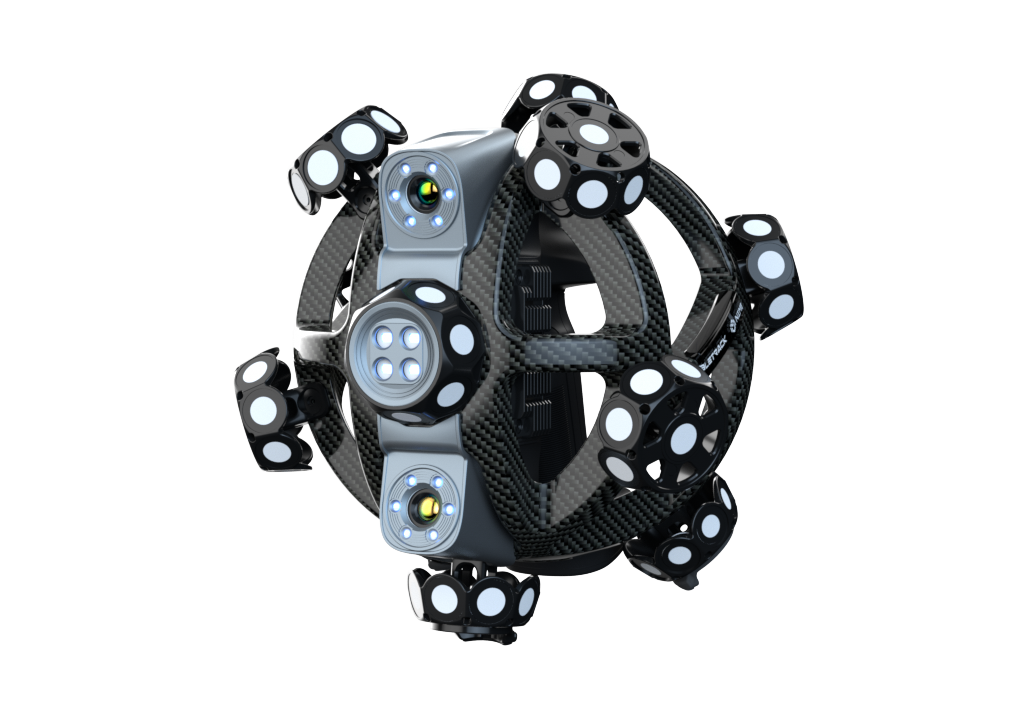

Skanery 3D

SIMSCAN 42, z wagą 570g i wymiarami 203 x 80 x 44 mm, jest niesamowicie ergonomiczny i wygodny w użyciu. Z łatwością pozwala wykonać precyzyjne pomiary 3D w wąskich i trudno dostępnych przestrzeniach.

KSCAN Magic I dzięki wbudowanej fotogrametrii i podwójnym trybie skanowania laserowego jest to rewolucyjny system pomiarowy na skalę światową, który doskonale sprawdza się przy zaawansowanych aplikacjach pomiarowych.

SIMSCAN 42:

• ultralekka, kompaktowa i wytrzymała konstrukcja, bazująca na metalowej skorupie
nieprzeciętna mobilność i elastyczność pomiarowa,
szybkość akwizycji danych, wynosząca do 2,8 mln pomiarów/s,
skanowanie 3D za pomocą niebieskiego lasera,
pojedynczy laser do pomiaru otworów,
• wysoka dokładność pomiarowa, sięgająca 0.02 mm,
• wysoka rozdzielczość, wynosząca do 0.02 mm,
duży obszar pomiarowy: 700 mm × 600 mm,
• pomiar czarnych i błyszczących elementów bez specjalnego przygotowania powierzchni.


KSCAN Magic I:

wbudowany system fotogrametryczny, umożliwiający pomiary wielkogabarytowe, z dokładnością do 0.02 mm + 0.020 mm/m,
możliwy pomiar różnymi źródłami światła: podczerwień, laser czerwony, laser niebieski,
pojedynczy laser do pomiaru otworów,
• wysoka dokładność pomiarowa, sięgająca:
– 0.02 mm w trybie lasera czerwonego,
– 0.01 mm w trybie lasera niebieskiego,

• wysoka rozdzielczość:
– do 0.1 mm w trybie lasera czerwonego,
– do 0.01 mm w trybie lasera niebieskiego,

duże obszary pomiarowe:
– 1440 mm x 860 mm w trybie podczerwieni,
– 700 mm x 420 mm w trybie lasera niebieskiego,
– 480 mm x 280 mm w trybie lasera niebieskiego,
• pomiar czarnych i błyszczących elementów bez specjalnego przygotowania powierzchni.

Skanery 3D – co to za urządzenia?

Skanery 3D to urządzenia służące do przechwytywania precyzyjnych danych dotyczących geometrii obiektów. Te optyczne maszyny pomiarowe w procesie digitalizacji 3D, czyli skanowania, zamieniają obiekty rzeczywiste na postać cyfrowego modelu, który najczęściej jest zapisany w formie siatki trójkątów STL. W dalszym etapie w zależności od potrzeb, model można poddać kontroli jakości lub inżynierii odwrotnej.

Warto podkreślić, że skanery 3D są jednymi z chętniej wykorzystywanych obecnie maszyn pomiarowych. Urządzenia te mają sporo zalet. Przede wszystkim wyróżniają się uniwersalnością, mobilnością, gdyż można je łatwo przenosić z miejsca na miejsce, a także szybkością podczas pracy oraz dokładnością generowanych danych.

Skanery 3D – jak wyglądają?

Kompletny zestaw przeznaczony do skanowania 3D to niewielkich rozmiarów walizka transportowa oraz laptop. Dzięki pełnej mobilności system pomiarowy może być zabrany w dowolne miejsce i wykonać pomiary 3D, nawet w bardzo trudno dostępnych przestrzeniach na halach produkcyjnych.

Skanery 3D – rodzaje

Skanery 3D zbudowane są z jednostki projekcyjnej oraz kamer ustawionych pod znanym kątem w procesie kalibracji. Dzięki temu system pomiarowy umożliwia wygenerowanie precyzyjnych danych 3D, które odzwierciedlają geometrię mierzonego obiektu.

Jednymi z najpopularniejszych skanerów 3D, dostępnych również w naszej ofercie, są skanery laserowe, które wykorzystują emiter laserowy do oświetlania prążkami mierzonego projektu. Dwie kamery rejestrują natomiast wszelkie jego odkształcenia. Proces pomiaru realizowany jest w sposób ciągły, bez przerw. Skanery te nie wymagają również montażu statywu, jak ma to miejsce w przypadku skanerów światła strukturalnego. Dlatego można je wykorzystywać w ciasnych pomieszczeniach.

Zastosowanie skanerów 3D

Obecnie możliwość odwzorowania cyfrowo całej, nawet bardzo skomplikowanej geometrii, z zachowaniem wysokiej dokładności, staje się kluczowe i pozwala na wykorzystanie skanowania 3D w praktycznie każdej branży, na wielu etapach produkcji części, całych maszyn czy pojazdów.



Są Państwo zainteresowani usługą skanowania 3D lub zakupem systemu pomiarowego ? Zapraszamy do kontaktu !

• r.grzelka@inspect3d.pl
• +48 698 325 450



motoryzacja

Motoryzacja

Kontrola geometrii poszczególnych części samochodu, weryfikacja wyrobów prototypowych, wirtualne złożenia i wykrywanie kolizji.

lotnictwo

Lotnictwo

Pomiary łopatek wirników, piast, poszycia samolotu oraz materiałów kompozytowych.

tłocznictwo

Tłocznictwo

Kontrola procesu kształtowania blach, pomiar wytłoczek, narzędzi oraz tłoczników.

odlewnictwo

Odlewnictwo

Weryfikacja odlewów, rdzeni piaskowych, form, zużycia oprzyrządowania, sprawdzenie naddatków odlewniczych.

tworzywa sztuczne

Tworzywa sztuczne

Skanowanie wyprasek, form wtryskowych, badanie zużycia narzędzi.

przemysł metalowy

Przemysł metalowy

Kontrola jakości części do maszyn i urządzeń, pomiary wyrobów wytwarzanych w procesie frezowania oraz toczenia.

medycyna

Medycyna

Pomiar układów kostnych, implantów, protez.

sztuka

Sztuka

Archiwizacja 3D figur, rzeźb, tworzenie kopii, odtwarzanie oryginalnej geometrii dzieła sztuki.

przemysł morski

Przemysł morski

Pomiar kadłubów łodzi oraz skanowanie pokładów jachtów.
